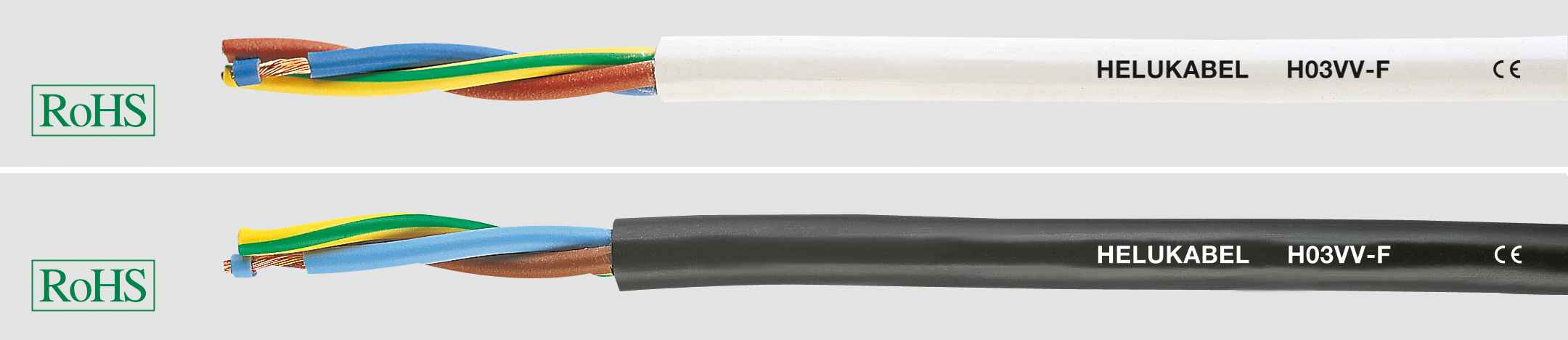

H03VV-F

Beschreibung

Verwendung:

Diese Leitungen eignen sich besonders für leichte Handgeräte bei geringen mechanischen Beanspruchungen und für den Anschluss leichter Elektrogeräte wie z. B. Küchenmaschinen, Tischleuchten, Stehlampen, Haushaltsstaubsauger, Büromaschinen, Rundfunkgeräte etc. soweit dies in den einschlägigen Gerätebestimmungen zugelassen ist.
Nicht zugelassen für Koch- und Heiz- oder Wärmegeräte.
Diese Leitungen mit Leiterquerschnitt 0,75 mm² sind nicht geeignet für die Anwendung im Freien, in gewerblichen und landwirtschaftlichen Betrieben und zum Anschluss von gewerblich genutzten Elektrowerkzeugen.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Technische Daten:

PVC-Schlauchleitung nach
DIN VDE 0285-525-2-11 /
DIN EN 50525-2-11 und IEC 60227-5
Temperaturbereich
bewegt -5°C bis +70°C
nicht bewegt -40°C bis +70°C
Nennspannung
U0/U 300/300 V
Prüfspannung
2000 V
Durchschlagspannung
min. 4000 V
Mindestbiegeradius
7,5x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus PVC
Mischungstyp TI2 nach
DIN VDE 0207-363-3 / DIN EN 50363-3
Aderkennzeichnung
nach DIN VDE 0293-308
≤ 5 Adern: farbig
≥ 6 Adern: schwarz mit fortlaufenden
weißen Ziffern
Schutzleiter GN-GE, ab 3 Adern
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus PVC
Mischungstyp TM2 nach
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Mantelfarbe: schwarz, weiß oder
nach Kundenwunsch

Eigenschaften:

Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
PVC selbstverlöschend und flammwidrig
nach DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter
ab 5 Adern in Anlehnung (H).
Vorgenannte Typen sind nur eine kleine
Auswahl der Ausführungen, die wir
lagermäßig führen. Weitere Typen und
Querschnitte auf Anfrage.
