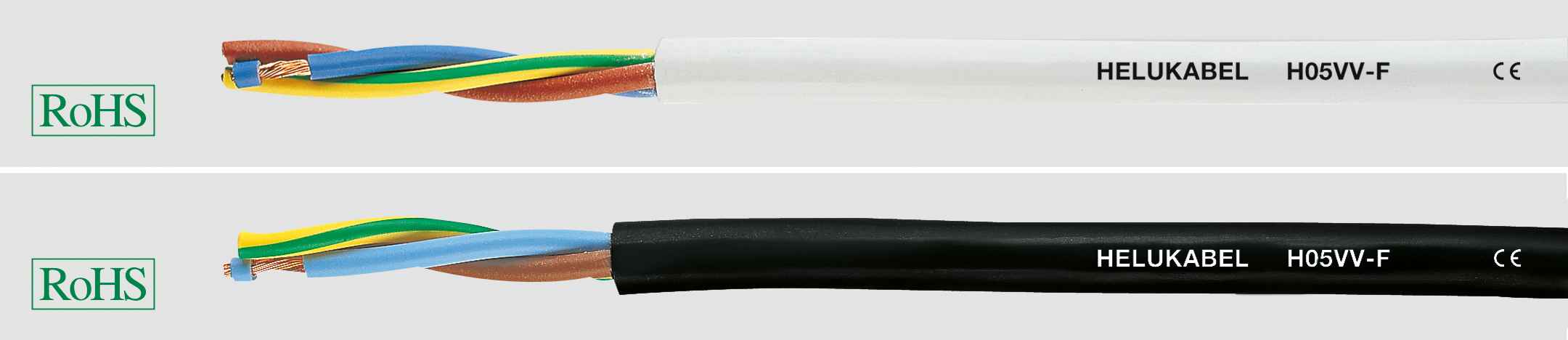

H05VV-F

Beschreibung

Verwendung:

Diese Leitungen sind besonders geeignet bei mittleren mechanischen Beanspruchungen in Haushalten, Küchen und Büroräumen, für Hausgeräte auch in feuchten und nassen Räumen wie z. B. Kühlschränke, Waschmaschinen, Wäscheschleudern etc. soweit dies in den einschlägigen Gerätebestimmungen zugelassen ist.
Zugelassen für Koch- und Wärmegeräte, vorausgesetzt, dass die Leitungen nicht mit heißen Teilen in Berührung kommen und keinen anderen Wärmeeinflüssen ausgesetzt sind. Diese Leitungen dürfen in Möbeln, Stellwänden, Dekorationsverkleidungen und in Hohlräumen von Fertigbauteilen fest verlegt werden. Nicht geeignet für die Anwendung im Freien, in gewerblichen (jedoch zulässig in Schneiderwerkstätten und dergleichen) und landwirtschaftlichen Betrieben und zum Anschluss von gewerblich genutzten Elektrowerkzeugen.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Technische Daten:

PVC-Schlauchleitung nach
DIN VDE 0285-525-2-11 /
DIN EN 50525-2-11 und IEC 60227-5
Temperaturbereich
bewegt -5°C bis +70°C
nicht bewegt -40°C bis +70°C
Nennspannung
U0/U 300/500 V
höchstzulässige Betriebsspannung
– Einphasen- und
Drehstrombetrieb 318/550 V
– Gleichstrombetrieb 413/825 V
Prüfspannung
2000 V
Durchschlagspannung
min. 4000 V
Mindestbiegeradius
7,5x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus PVC
Mischungstyp TI2 nach
DIN VDE 0207-363-3 / DIN EN 50363-3
Aderkennzeichnung
nach DIN VDE 0293-308
≤ 5 Adern: farbig
≥ 6 Adern: schwarz mit fortlaufenden
weißen Ziffern
Schutzleiter GN-GE, ab 3 Adern
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus PVC
Mischungstyp TM2 nach
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Mantelfarbe: schwarz oder weiß

Eigenschaften:

Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
PVC selbstverlöschend und flammwidrig
nach DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter
Diese Leitung ist auch in UL-Ausführung
lieferbar.
Vorgenannte Typen sind nur eine kleine
Auswahl der Ausführungen die wir lagermäßig
führen. Weitere Typen und Querschnitte
auf Anfrage.
7-adrige Leitungen und Leiterquerschnitt
6 mm² gibt es nur in Anlehnung
Bezeichnung 05VV-F.
