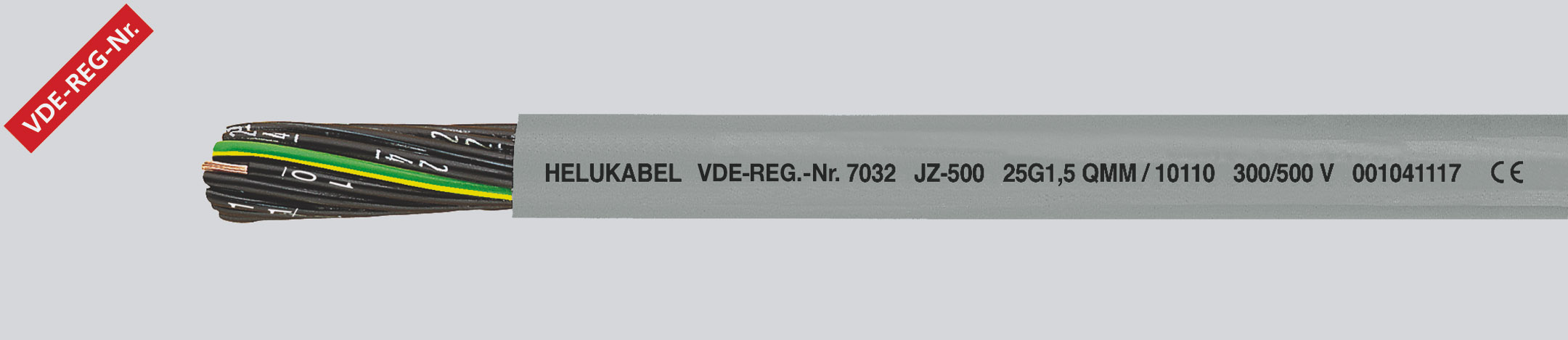

JZ-500 flexibel

Beschreibung

Verwendung:

Wird eingesetzt bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, als Anschluss- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Ausgewählte PVC-Mischungen garantieren gute Flexibilität, rationelle und schnelle Installation.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Technische Daten:

PVC-Leitung in Anlehnung an
DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51
Temperaturbereich
bewegt -15°C bis +80°C
nicht bewegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Außen Ø
nicht bewegt 4x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus PVC
Mischungstyp Z 7225
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus PVC
Mischungstyp TM2 nach
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Mantelfarbe: grau (RAL 7001)
mit Metermarkierung

Eigenschaften:

Weitgehend ölbeständig,
öl-/chemische Beständigkeit
siehe „Technische Informationen“
bedingt schleppkettenfähig
bedingt für Torsion geeignet
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
flammwidrig nach
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
„Reinraumqualifiziert“
bitte in der Bestellung vermerken.
geschirmte Analogtypen:
F-CY-JZ,
F-CY-OZ (LiY-CY),
Y-CY-JB,
Y-CY-JZ
