Name: JZ-500 HMH-C
SKU: 11656
Availability: InStock

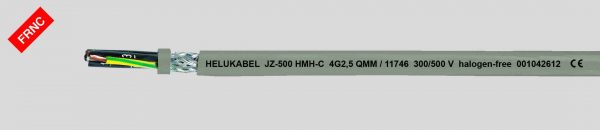

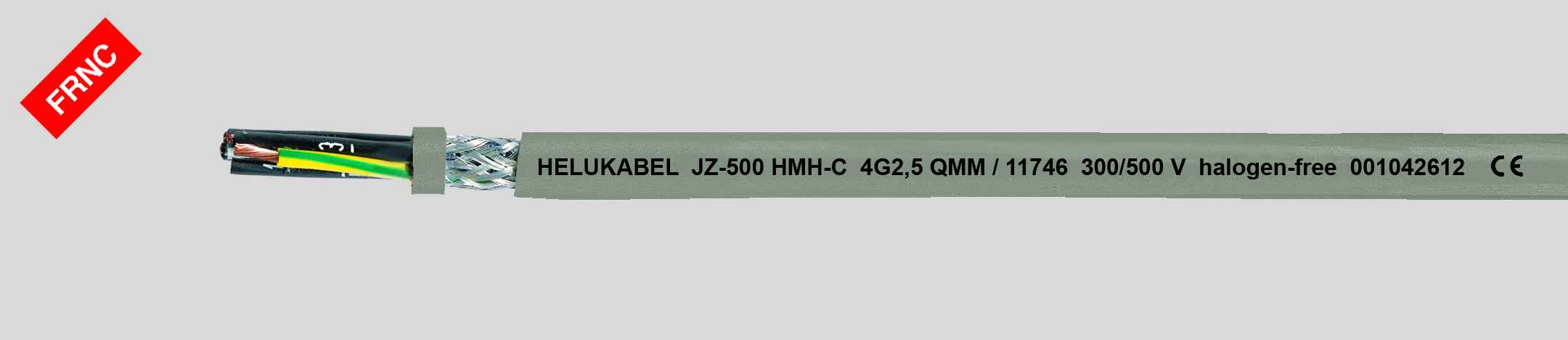

JZ-500 HMH-C

81,03 € – 122.464,08 €

Verwendung: Anschluss- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Hütten- und Stahlwalzwerken. Für feste Verlegung oder flexible Anwendung, bei gelegentlicher, nicht ständig wiederkehrender freier Bewegung ohne zwangsweise Bewegungsführung und ohne Zugbeanspruchung, bei einer mittleren mechanischen Beanspruchung. Die Leitung ist für die Verwendung in trockenen, feuchten und nassen Räumen und auf Putz geeignet. Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt.
EMV = Elektromagnetische Verträglichkeit
Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Länge
Aderzahl	Auswahl zurücksetzen

Artikelnummer: 11656 Kategorien: flexible Steuerleitungen, Halogenfreie Steuerleitungen, Industriekabel & -Leitungen

Beschreibung
Zusätzliche Information

Beschreibung

Technische Daten:

halogenfreie, flexible Leitung, in
Anlehnung an DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51 und
DIN VDE 0285-525-3-11 /
DIN EN 50525-3-11
Temperaturbereich
bewegt -15°C bis +70°C
nicht bewegt -40°C bis +70°C
Nennspannung
U0/U 300/500 V
Prüfspannung
Ader/Ader 4000 V
Ader/Schirm 2000 V
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 12,5x Außen Ø
nicht bewegt 4x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus halogenfreiem Polymer
Mischungstyp TI6 nach
DIN VDE 0207-363-7 / DIN EN 50363-7
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Folienbewicklung
Abschirmgeflecht aus verzinnten
Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus halogenfreiem Polymer
Mischungstyp TM7 nach
DIN VDE 0207-363-8 / DIN EN 50363-8
Mantelfarbe: grau (RAL 7001)
mit Metermarkierung

Eigenschaften:

1) Bei kritischen Anwendungsfällen
empfehlen wir Rücksprache
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
Brandprüfung nach
DIN VDE 0482-332-3-24 /
DIN EN 60332-3-24 / IEC 60332-3-24
flammwidrig nach
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2
Korrosivität von Brandgasen
nach DIN VDE 0482-754-2 /
DIN EN 60754-2 / IEC 60754-2
halogenfrei nach
DIN VDE 0482-754-1 /
DIN EN 60754-1 / IEC 60754-1
Rauchdichte nach
DIN VDE 0482-1034-1+2 /
DIN EN 61034-1+2 / IEC 61034-1+2

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
Reinraumqualifizierung an Analog-
type getestet. „Reinraumqualifiziert“
bitte in der Bestellung vermerken.
ungeschirmte Analogtype:
JZ-500 HMH

Zusätzliche Information

Gewicht	46 kg
Länge	100 m, 300 m, 500 m, 1000 m
Aderzahl	12 G 0,5, 12 G 0,75, 12 G 1, 12 G 1,5, 12 G 2,5, 18 G 0,5, 18 G 0,75, 18 G 1, 18 G 1,5, 2 x 0,5, 2 x 0,75, 2 x 1, 2 x 1,5, 2 x 10, 2 x 2,5, 2 x 4, 2 x 6, 25 G 0,5, 25 G 0,75, 25 G 1, 25 G 1,5, 3 G 0,5, 3 G 0,75, 3 G 1, 3 G 1,5, 3 G 10, 3 G 120, 3 G 2,5, 3 G 35, 3 G 4, 3 G 50, 3 G 6, 3 G 70, 3 G 95, 3 x 0,5, 3 x 0,75, 3 x 1, 3 x 1,5, 4 G 0,5, 4 G 0,75, 4 G 1, 4 G 1,5, 4 G 10, 4 G 120, 4 G 16, 4 G 185, 4 G 2,5, 4 G 35, 4 G 4, 4 G 50, 4 G 6, 4 G 70, 4 G 95, 4 x 0,5, 4 x 0,75, 4 x 1, 5 G 0,5, 5 G 0,75, 5 G 1, 5 G 1,5, 5 G 10, 5 G 16, 5 G 2,5, 5 G 35, 5 G 4, 5 G 50, 5 G 6, 5 G 70, 5 G 95, 5 x 0,75, 7 G 0,5, 7 G 0,75, 7 G 1, 7 G 1,5, 7 G 10, 7 G 16, 7 G 2,5, 7 G 4, 7 G 6, 7 x 0,75, 8 x 0,5
