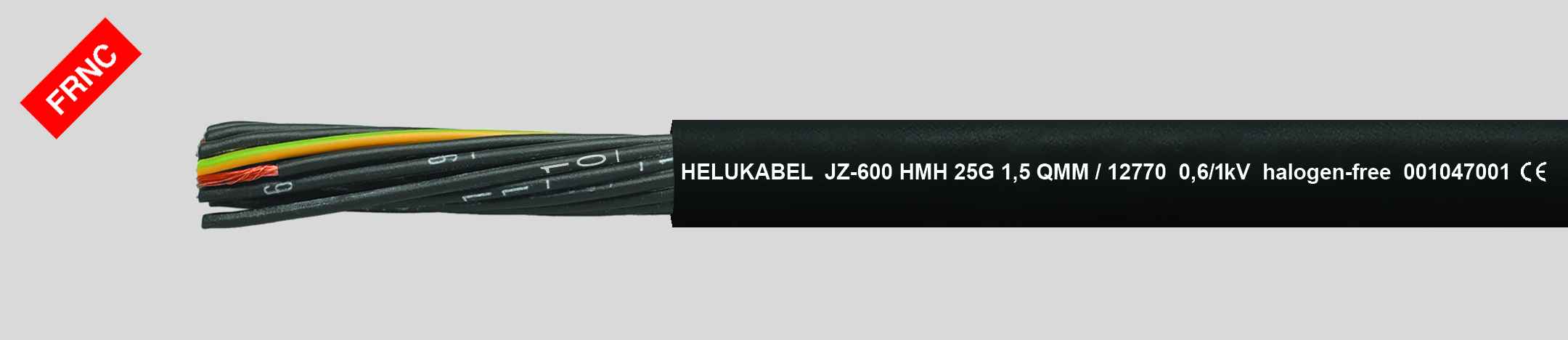

Name: JZ-600 HMH
SKU: 12723
Availability: InStock

JZ-600 HMH

105,45 € – 61.569,48 €

Verwendung: Halogenfreie flammwidrige Steuerleitungen werden eingesetzt als Mess-, Kontroll- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Heiz- und Klimatechnik, in Hütten- und Stahlwalzwerken. Für feste Verlegung oder flexible Anwendung, bei gelegentlicher, nicht ständig wiederkehrender freier Bewegung ohne zwangsweise Bewegungsführung und ohne Zugbeanspruchung, bei einer mittleren mechanischen Beanspruchung. Die Leitung ist für die Verwendung in trockenen, feuchten, nassen Räumen, im Freien (fest verlegt) und auf Putz geeignet.
EMV = Elektromagnetische Verträglichkeit
Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Länge
Aderzahl	Auswahl zurücksetzen

Artikelnummer: 12723 Kategorien: flexible Steuerleitungen, Halogenfreie Steuerleitungen, Industriekabel & -Leitungen

Beschreibung
Zusätzliche Information

Beschreibung

Technische Daten:

halogenfreie, flexible Steuerleitung, in
Anlehnung an DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51 und
DIN VDE 0285-525-3-11 /
DIN EN 50525-3-11
Temperaturbereich
bewegt -15°C bis +70°C
nicht bewegt -40°C bis +70°C
Nennspannung
U0/U 0,6/1 kV
Prüfspannung
4000 V
Mindestbiegeradius
bewegt 15x Außen Ø
nicht bewegt 7,5x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus halogenfreiem Polymer
Mischungstyp TI6 nach
DIN VDE 0207-363-7 / DIN EN 50363-7
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus halogenfreiem Polymer
Mischungstyp TM7 nach
DIN VDE 0207-363-8 / DIN EN 50363-8
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung

Eigenschaften:

1) Bei kritischen Anwendungsfällen
empfehlen wir die Rücksprache
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
Brandprüfung nach
DIN VDE 0482-332-3-24 / BS 4066-3 /
DIN EN 60332-3-24 / IEC 60332-3-24
selbstverlöschend und flammwidrig
nach DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2
Korrosivität von Brandgasen
nach DIN VDE 0482-754-2 /
DIN EN 60754-2 / IEC 60754-2
Halogenfreiheit nach
DIN VDE 0482-754-1 /
DIN EN 60754-1 / IEC 60754-1
Rauchdichte nach
DIN VDE 0482-1034-1+2 / BS 7622-1+2
DIN EN 61034-1+2 / IEC 61034-1+2

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
geschirmte Analogtype:
JZ-600 HMH-C

Zusätzliche Information

Gewicht	57 kg
Länge	100 m, 300 m, 500 m, 1000 m
Aderzahl	10 G 0,5, 10 G 0,75, 10 G 1, 10 G 1,5, 10 G 2,5, 12 G 0,5, 12 G 0,75, 12 G 1, 12 G 1,5, 12 G 2,5, 18 G 0,5, 18 G 0,75, 18 G 1, 18 G 1,5, 18 G 2,5, 2 x 0,5, 2 x 0,75, 2 x 1, 2 x 1,5, 2 x 2,5, 25 G 0,5, 25 G 0,75, 25 G 1, 25 G 1,5, 25 G 2,5, 3 G 0,5, 3 G 0,75, 3 G 1, 3 G 1,5, 3 G 10, 3 G 16, 3 G 2,5, 3 G 35, 3 G 4, 3 G 6, 3 x 0,5, 3 x 0,75, 3 x 1, 3 x 1,5, 3 x 2,5, 4 G 0,5, 4 G 0,75, 4 G 1, 4 G 1,5, 4 G 10, 4 G 120, 4 G 16, 4 G 2,5, 4 G 35, 4 G 4, 4 G 50, 4 G 6, 4 G 70, 4 G 95, 4 x 0,5, 4 x 0,75, 4 x 1, 4 x 1,5, 4 x 2,5, 5 G 0,5, 5 G 0,75, 5 G 1, 5 G 1,5, 5 G 10, 5 G 16, 5 G 2,5, 5 G 35, 5 G 4, 5 G 6, 5 x 0,5, 5 x 0,75, 5 x 1, 5 x 1,5, 5 x 2,5, 7 G 0,5, 7 G 0,75, 7 G 1, 7 G 1,5, 7 G 2,5
