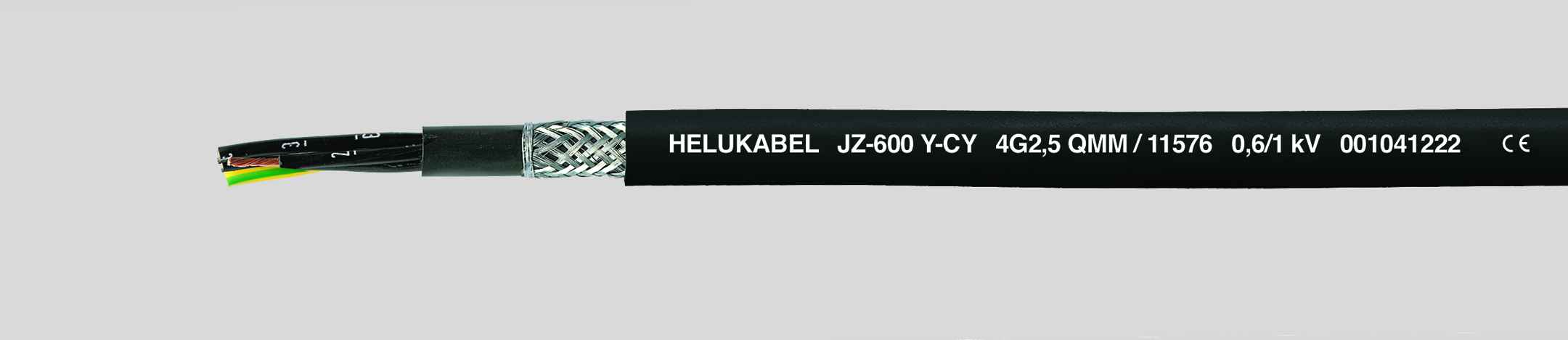

JZ-600-Y-CY

146,52 116.029,41

Verwendung: Anschluss- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Heiz- und Klimatechnik, in Hütten- und Stahlwalzwerken. Geeignet bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien (fest verlegt). Darf nicht direkt in Erde (ab einem Außendurchmesser von 20 mm für direkte Erdverlegung geeignet) oder Wasser verlegt werden. Schwarzer Spezial-PVC-Außenmantel; UV-Strahlenbeständig. Aufgrund erweitertem Nennspannungsbereich sowie guter UV-Beständigkeit wird diese Leitung hauptsächlich in südeuropäischen, arabischen, asiatischen sowie in den östlichen Staaten eingesetzt.
Durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt.
EMV = Elektromagnetische Verträglichkeit
Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Auswahl zurücksetzen

Beschreibung

Technische Daten:


In Anlehnung an DIN VDE 0262
und DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51
Temperaturbereich
bewegt -15°C bis +80°C
nicht bewegt -40°C bis +80°C
Nennspannung
U0/U 0,6/1 kV
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 10x Außen Ø
nicht bewegt 5x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Mischungstyp TI2 nach
DIN VDE 0207-363-3 / DIN EN 50363-3
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Innenmantel aus PVC
Abschirmgeflecht aus verzinnten
Cu-Drähten, Bedeckung ca. 85%
Außenmantel aus Spezial-PVC
Mischungstyp TM2 nach
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung

Eigenschaften:

Weitgehend ölbeständig,
öl-/chemische Beständigkeit
siehe „Technische Informationen“
UV-beständig
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
flammwidrig nach
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
ungeschirmte Analogtype:
JZ-600

Zusätzliche Information

Gewicht 115 kg
Länge

, , ,

Aderzahl

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
