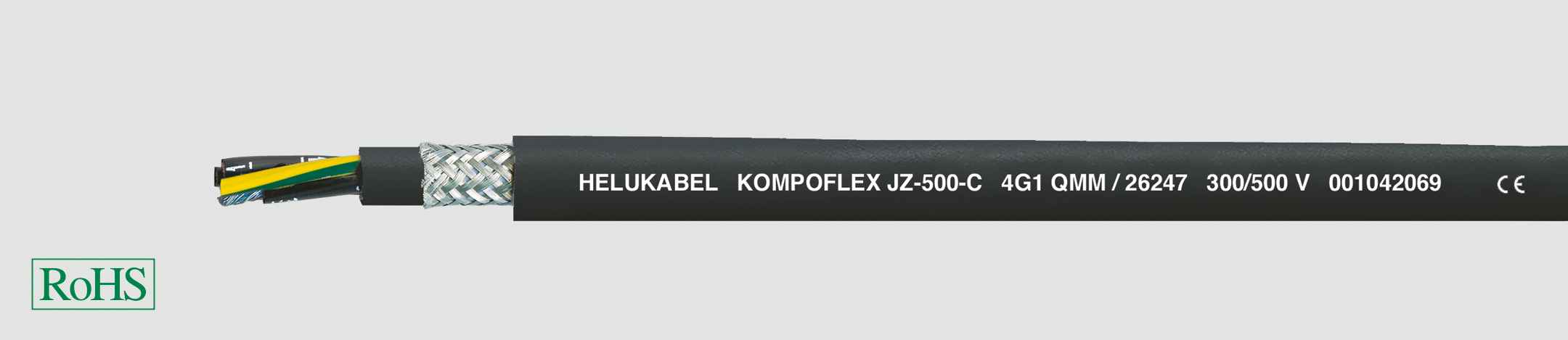

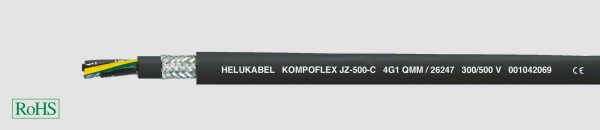

KOMPOFLEX® JZ-500-C

Beschreibung

Verwendung:

Die mehr als robuste Universalleitung. Verwendung in Müllverwertungs- und Kompostieranlagen, Kläranlagen, Tierställen, Autowaschanlagen, Wäschereien, in der chemischen Industrie, Lebensmittel- und Getränkeindustrie einschließlich Brauereien und Gewächshäusern. Durch den Innenmantel wird die mechanische Belastbarkeit der Leitung erhöht. Bei mittlerer mechanischer Beanspruchung für flexible Anwendungen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen und im Freien. Durch die gute Flexibilität schnell und sicher zu verlegen. Zur störfreien Datensignalübertragung für Mess-, Steuer- und Regeltechnik sind diese Leitungen mit Abschirmung bestens geeignet.
EMV = Elektromagnetische Verträglichkeit
Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Technische Daten:

geschirmte mikrobenbeständige,
halogenfreie Spezial-Steuerleitung in
Anlehnung an DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Temperaturbereich
bewegt -30°C bis +90°C
nicht bewegt -40°C bis +100°C
Nennspannung
U0/U 300/500 V
Prüfspannung
Ader/Ader 4000 V
Ader/Schirm 2000 V
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 7,5x Außen Ø
nicht bewegt 4x Außen Ø

Aufbau:

Cu-Litze verzinnt,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus
spezial-thermoplastischem Polymer
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Innenmantel aus
spezial-thermoplastischem Polymer
Abschirmgeflecht aus verzinnten
Cu-Drähten, Bedeckung ca. 85%
Bewicklung aus Vlies
Außenmantel aus
spezial-thermoplastischem Polymer
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung

Eigenschaften:

beständig gegen
UV-Strahlen, Sauerstoff, Ozon, Mikroben,
Flusssäure, Salzsäure und verdünnte
Schwefelsäure, kaltes und warmes Wasser,
gegen im Wasser gelöste Reinigungsmittel,
pflanzliche, tierische, mineralische oder
synthetische Öle, Fette und Wachse
adhäsionsarm
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
ungeschirmte Analogtype:
KOMPOFLEX® JZ-500
