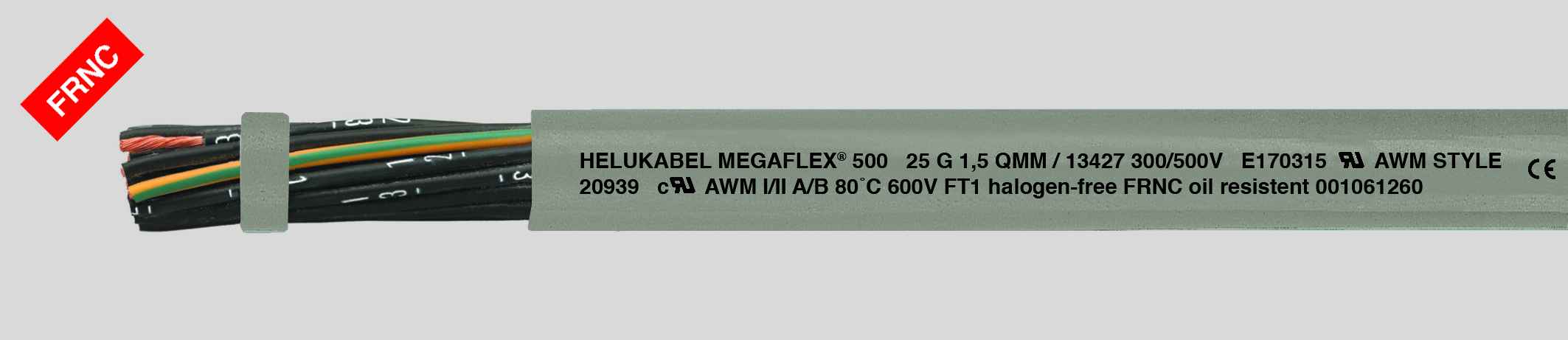

MEGAFLEX® 500

Beschreibung

Verwendung:

Für feste Verlegung oder flexible Anwendung, bei nicht ständig wiederkehrender freier Bewegung ohne zwangsweise Bewegungsführung und ohne Zugbeanspruchung, bei schwerer mechanischer Beanspruchung in trockenen, feuchten, nassen Räumen und im Freien. Als Anschluss- und Steuerleitung u. a. im Maschinen- und Anlagenbau, in der Klimatechnik, bei der Lager- und Fördertechnik, beim Schiffsbau sowie bei den regenerativen Energien wie beim Windkraftanlagenbau.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Technische Daten:

halogenfreie, flexible Leitung
in Anlehnung an
DIN VDE 0285-525-3-11 /
DIN EN 50525-3-11,
nach UL Style 20939, UL Std.758
Temperaturbereich
bewegt -30°C bis +80°C
nicht bewegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
UL/CSA 600 V
Prüfspannung
3000 V
Mindestbiegeradius
bewegt 10x Außen Ø
nicht bewegt 4x Außen Ø
Flexibilität
Wechselbiegeprüfung nach
DIN VDE 0473-396 / DIN EN 50396

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus halogenfreiem
Spezial-Polymer
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus halogenfreiem
Spezial-Polymer
Mantelfarbe: grau (RAL 7001)
mit Metermarkierung

Eigenschaften:

hochflammwidrig
beständig gegen Öle und Fette
witterungs- und UV-beständig
hydrolysebeständig
flexibel, abrieb- und verschleißfest
ozonbeständig
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen

Prüfungen
Brandprüfung nach
DIN VDE 0482-332-3-24 /
DIN EN 60332-3-24 / IEC 60332-3-24
flammwidrig nach
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2 /
CSA FT1
Toxizität der Brandgase
nach NF X 70-100
halogenfrei nach
DIN VDE 0482-754-1 /
DIN EN 60754-1 / IEC 60754-1
Rauchdichte nach
DIN VDE 0482-1034-1+2 /
DIN EN 61034-1+2 / IEC 61034-1+2
ölbeständig nach
DIN VDE 0473-811-404/DIN EN 60811-404
hydrolysebeständig nach
DIN EN 61234-1
ozonbeständig nach
DIN VDE 0473-811-403/DIN EN 60811-403

Hinweis:

G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
Der Leiter ist metrisch (mm²) aufgebaut.
Die AWG Angabe ist angenähert und
rein informativ.
geschirmte Analogtype:
MEGAFLEX® 500-C
