Name: OZ-BL
SKU: 14001
Availability: InStock

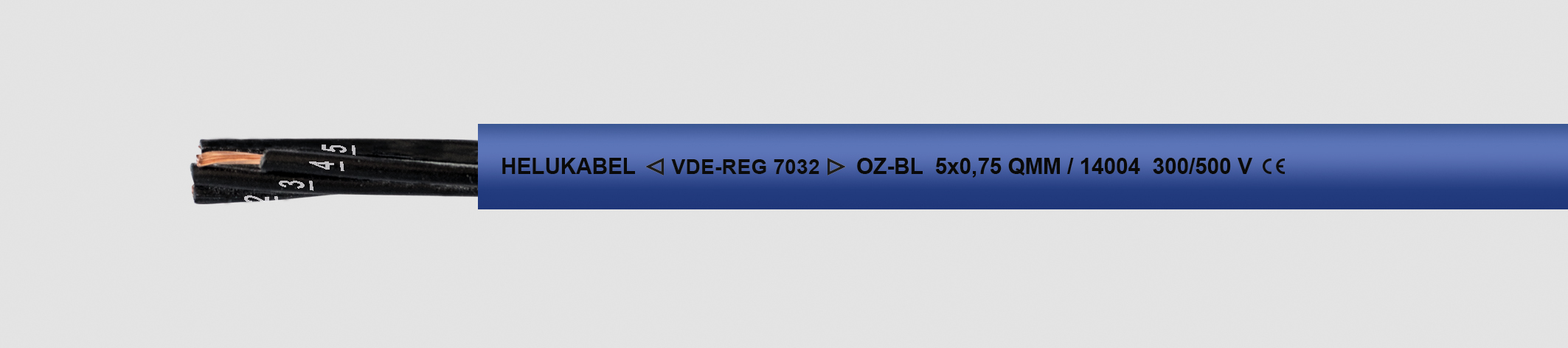

OZ-BL

51,06 € – 8.010,87 €

Verwendung: Bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Für explosionsgefährdete Bereiche als eigensicher gekennzeichnete (blau) (Zündart-i-) flexible Steuer- bzw. Messleitung für eigensichere Anlagen in der Mess- und Steuertechnik. Diese Anlagen sind nicht geerdet und besitzen einen gesonderten Stromkreis. Diese Leitungen sind nicht geeignet für Erdverlegung.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

Artikelnummer: 14001 Kategorien: Eigensichere PVC-Steuerleitungen, flexible Steuerleitungen, Industriekabel & -Leitungen

Beschreibung
Zusätzliche Information

Beschreibung

Technische Daten:

PVC-Leitung in Anlehnung an
DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51
Temperaturbereich
bewegt -15°C bis +80°C
fest verlegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
Prüfspannung
3000 V
Durchschlagspannung
min. 6000 V
Betriebskapazität bei 800 Hz
Ader/Ader ca. 120 pF/m
Induktivität
ca. 0,68 mH/km
Mindestbiegeradius
bewegt 7,5x Außen Ø
nicht bewegt 4x Außen Ø

Aufbau:

Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Mischungstyp Z 7225
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
ohne Schutzleiter GN-GE
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus Spezial-PVC
Mischungstyp TM2 nach
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Mantelfarbe: blau (RAL 5015)
mit Metermarkierung

Eigenschaften:

Weitgehend ölbeständig,
öl-/chemische Beständigkeit
siehe „Technische Informationen“
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
flammwidrig nach
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2

Hinweis:

Für die Installation in explosionsge-
fährdeten Bereichen mit Zündart -i- für
eigensichere Anlagen, entsprechend der
DIN EN 60079-14 / IEC 60079-14,
Abschnitt 16.2.2 (VDE 0165-1)
Rechnerkabel RE-2Y(St)Yv mit blauem
Mantel siehe Daten- und Rechnerkabel.

Zusätzliche Information

Gewicht	46 kg
Länge	100 m, 300 m, 500 m, 1000 m
Aderzahl	12 x 0,75, 12 x 1, 12 x 1,5, 18 x 0,75, 18 x 1, 18 x 1,5, 2 x 0,75, 2 x 1, 2 x 1,5, 25 x 0,75, 25 x 1, 25 x 1,5, 3 x 0,75, 3 x 1, 3 x 1,5, 3 x 2,5, 30 x 0,75, 30 x 1,5, 34 x 0,75, 4 x 0,75, 4 x 1, 4 x 1,5, 4 x 2,5, 41 x 0,75, 5 x 0,75, 5 x 1, 5 x 1,5, 5 x 2,5, 7 x 0,75, 7 x 1, 7 x 1,5, 8 x 0,75

Länge
Aderzahl	Auswahl zurücksetzen
