Beschreibung
Verwendung:
Wird eingesetzt bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, als Mess-, Kontroll- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Heiz- und Klimatechnik.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.
Technische Daten:
Spezial-PVC-Schlauchleitung in Anlehnung
an DIN VDE 0285-525-2-11 /
DIN EN 50525-2-11
Temperaturbereich
bewegt -15°C bis +80°C
nicht bewegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Außen Ø
nicht bewegt 4x Außen Ø

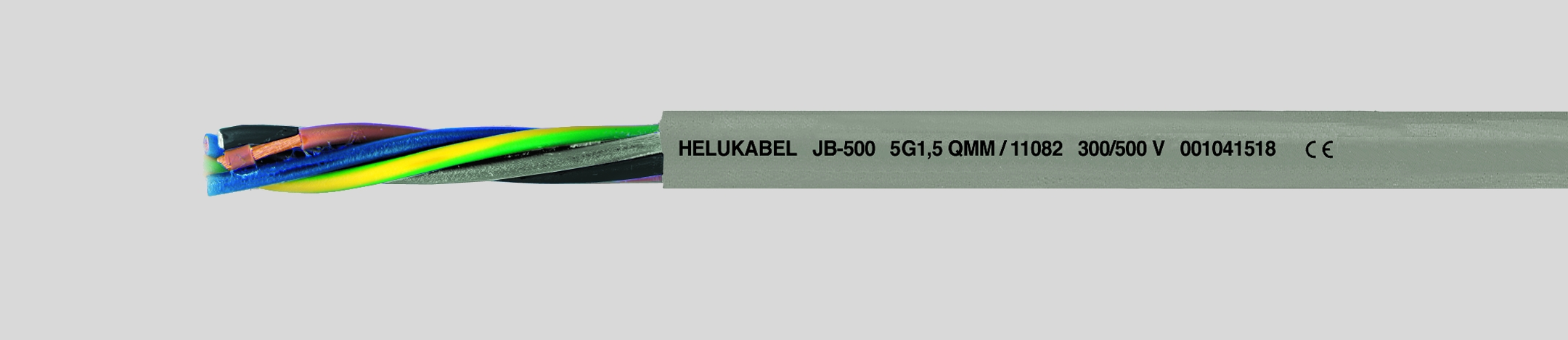

Aufbau:
Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Mischungstyp Z 7225
Aderkennzeichnung nach JB/OB-Farbcode
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus Spezial-PVC
Mischungstyp TM2 nach
DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Mantelfarbe: grau (RAL 7001)
mit Metermarkierung
Eigenschaften:
Weitgehend ölbeständig,
öl-/chemische Beständigkeit
siehe „Technische Informationen“
bedingt schleppkettenfähig
bedingt für Torsion geeignet
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
PVC selbstverlöschend und flammwidrig
nach DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2
Hinweis:
G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OB)
geschirmte Analogtype: Y-CY-JB
Zusätzliche Information
Gewicht | 4 kg |
---|---|
Länge | |
Aderzahl | 10 G 0,5, 10 G 0,75, 10 G 1, 11 G 1,5, 12 G 0,5, 12 G 0,75, 12 G 1, 12 G 1,5, 14 G 0,5, 14 G 1, 14 G 1,5, 15 G 0,75, 16 G 0,5, 16 G 1, 16 G 1,5, 18 G 0,75, 18 G 1, 18 G 1,5, 2 x 0,5, 2 x 0,75, 2 x 1, 2 x 1,5, 2 x 2,5, 20 G 1, 20 G 1,5, 21 G 0,75, 24 G 1, 25 G 0,75, 25 G 1, 25 G 1,5, 3 G 0,5, 3 G 0,75, 3 G 1, 3 G 1,5, 3 G 2,5, 3 x 0,5, 3 x 0,75, 3 x 1, 3 x 1,5, 3 x 2,5, 30 G 0,5, 4 G 0,5, 4 G 0,75, 4 G 1, 4 G 1,5, 4 G 2,5, 4 x 0,5, 4 x 0,75, 4 x 1, 4 x 1,5, 4 x 2,5, 5 G 0,5, 5 G 0,75, 5 G 1, 5 G 1,5, 5 G 2,5, 5 x 0,5, 5 x 0,75, 5 x 1, 5 x 1,5, 5 x 2,5, 6 G 0,5, 6 G 0,75, 6 G 1, 6 G 1,5, 6 G 2,5, 6 x 1, 7 G 0,5, 7 G 0,75, 7 G 1, 7 G 1,5, 7 G 2,5, 7 x 0,5, 7 x 0,75, 7 x 1, 7 x 1,5, 8 G 0,5, 8 G 0,75, 8 G 1, 8 G 1,5, 9 G 0,75, 9 G 1 |
