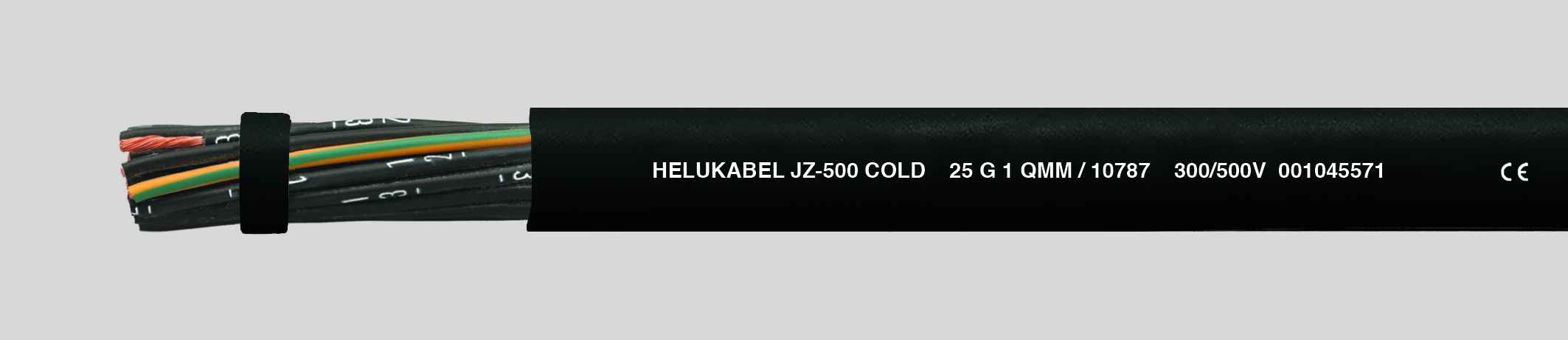

Beschreibung
Verwendung:
Diese kälteflexible PVC-Steuerleitung wird eingesetzt bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten, nassen Räumen und im Freien, als Mess-, Kontroll- und Steuerleitung an Werkzeugmaschinen, Fließ- und Förderbändern, Fertigungsstraßen, im Anlagenbau, in der Klimatechnik, in Kühl- und Gefrierhäusern. Ausgewählte PVC-Mischungen garantieren gute Flexibilität, rationelle und schnelle Installation.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.
Technische Daten:
Spezial-PVC-Schlauchleitung in Anlehnung
an DIN VDE 0285-525-2-51 /
DIN EN 50525-2-51
Temperaturbereich
bewegt -30°C bis +80°C
nicht bewegt -40°C bis +80°C
Nennspannung
U0/U 300/500 V
Prüfspannung
4000 V
Durchschlagspannung
min. 8000 V
Mindestbiegeradius
bewegt 7,5x Außen Ø
nicht bewegt 4x Außen Ø
Aufbau:
Cu-Litze blank,
feindrähtig nach
DIN VDE 0295 Kl.5 / IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Mischungstyp YI4
Aderkennzeichnung nach DIN VDE 0293
schwarze Adern mit fortlaufendem
weißem Ziffernaufdruck
Schutzleiter GN-GE, ab 3 Adern
in der Außenlage
Adern mit optimalen Schlaglängen
in Lagen verseilt
Außenmantel aus kälteflexiblem Spezial-PVC
Mantelfarbe: schwarz (RAL 9005)
mit Metermarkierung
Eigenschaften:
Weitgehend ölbeständig,
öl-/chemische Beständigkeit
siehe „Technische Informationen“
Die verwendeten Materialien bei der
Fertigung sind silikon- und cadmiumfrei
und frei von lackbenetzungsstörenden
Substanzen
Prüfungen
flammwidrig nach
DIN VDE 0482-332-1-2 /
DIN EN 60332-1-2 / IEC 60332-1-2
Hinweis:
G = mit Schutzleiter GN-GE
x = ohne Schutzleiter (OZ)
Zusätzliche Information
Gewicht | 4 kg |
---|---|
Länge | |
Aderzahl | 12 G 0,75, 12 G 1, 12 G 1,5, 18 G 0,75, 18 G 1, 18 G 1,5, 2 x 0,5, 2 x 1, 2 x 1,5, 2 x 2,5, 25 G 0,75, 25 G 1, 25 G 1,5, 3 G 0,75, 3 G 1, 3 G 1,5, 3 G 2,5, 3 x 0,75, 3 x 1, 3 x 1,5, 3 x 2,5, 4 G 0,75, 4 G 1, 4 G 1,5, 4 G 2,5, 4 G 6, 4 x 0,75, 4 x 1, 4 x 1,5, 4 x 2,5, 5 G 0,75, 5 G 1, 5 G 1,5, 5 G 2,5, 5 G 6, 5 x 0,75, 5 x 1, 5 x 1,5, 5 x 2,5, 6 G 1,5, 7 G 0,75, 7 G 1, 7 G 1,5, 7 G 2,5, 7 x 0,75, 7 x 1, 7 x 1,5, 7 x 2,5 |
